复合机使用说明书

复合机使用说明书

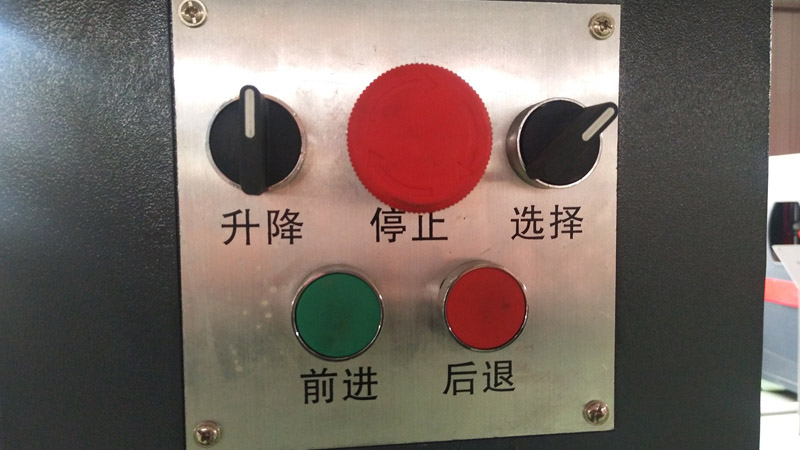

复合机操作部分

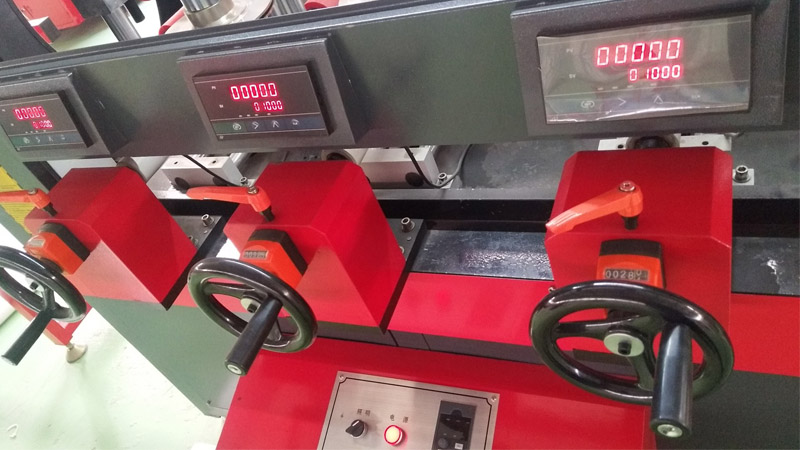

复合机三组压力调节手轮，数显压力值，数字记录压力值

隔热断桥铝型材滚压复合机工作原理：

1、用3组硬质滚压轮，将穿有隔热条的铝合金 型材压合。

（1）电动升降整体刀盘，自动对型材挤压高度。

（2）可调式复合机通过旋转手轮调节两刀之间间距。

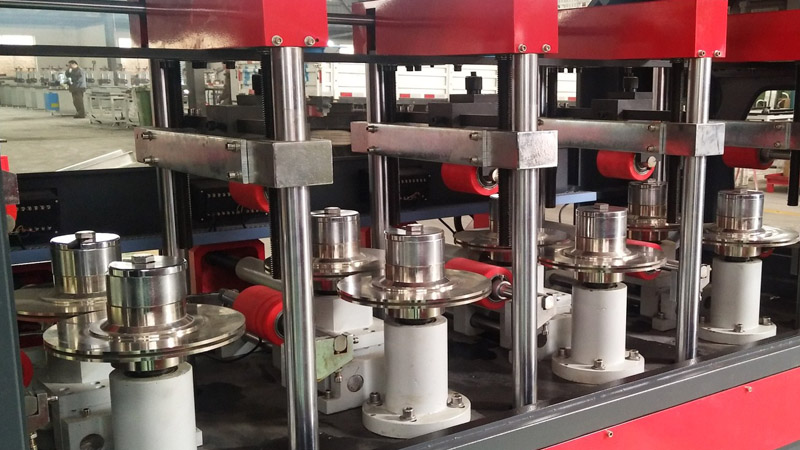

可调式复合机刀盘位置展示，三组可调式硬质滚压轮。

（3）垫片式复合机通过增加垫片厚度调节两刀之间间距。

2、隔热断桥铝型材滚压复合机是铝型材表面喷涂后的深加工专用设备，是newwrun技术人员克服市场同类产品不足精心设计而成的改进型生产线。

3、滚压复合机是生产隔热断桥铝型材的核心设备，一台好的复合机可以保证挤出型材的水平度和垂直度，不发生上弯下弯、左弯右弯等问题，更换不同的料型时，调整快捷方便、更换不同高度的隔热条时，省时省力。

4、滚压复合机采用的是电动整体升降刀盘结构，可以根据不同的料型，高度电动整体调节对刀， 每次更换型材不需要调整托料棍及两侧辅助托料架，只需操作电动升降按钮即可完成， 节省调整挤刀高度时间，提高工作效率。

5、设备还配有压料机构4组，采用双丝杠设计的压料机构，可以有效地解决压料不稳，型材弯曲等问题。

6、  功能特点：该机是将开齿完并穿好隔热条或塑料异材的断桥铝型材压合牢固，形成一整根合格标准的断桥铝型材。

7、适用范围：此设备适用于铝木、铝塑、铝塑铝、幕墙断桥铝等各种断桥铝型材。

8、设备两侧配有托料架，每个托料架长度四米。

9，重型复合机是在普通复合机的基础上【三组硬质滚压轮的基础上】增加了一组硬质滚压轮形成四组硬质滚压轮，复合机设备整体尺寸也较普通复合机大一些。

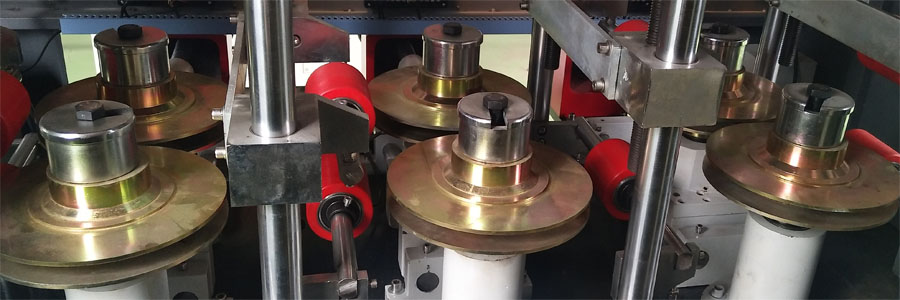

下图为重型垫片式复合机，四组垫片式硬质滚压轮

主要技术参数：

  电源power  supply…………………380v/50hz

功率totai     power………………….3.0kw

滚压刀盘Rolling  wheel  diameter….230mm

加工型材尺寸Max processing size of profile…………………wxn=150mmx200mm

外形尺寸over all dimension……..LxwxH=1600x1200mmx1600mm

重量Weight…………………………….1200kg

滚刀盘调节最大尺寸…………………… 55mm

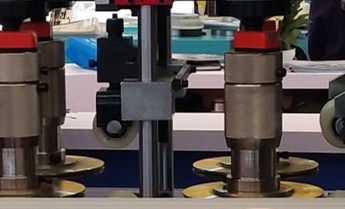

 垫片式复合机垫片部分，三组垫片式硬质滚压轮
