穿条机使用说明书

作者:newrun 来源:newrun 日期:2019/3/28 14:59:56 人气:

穿条机使用说明书

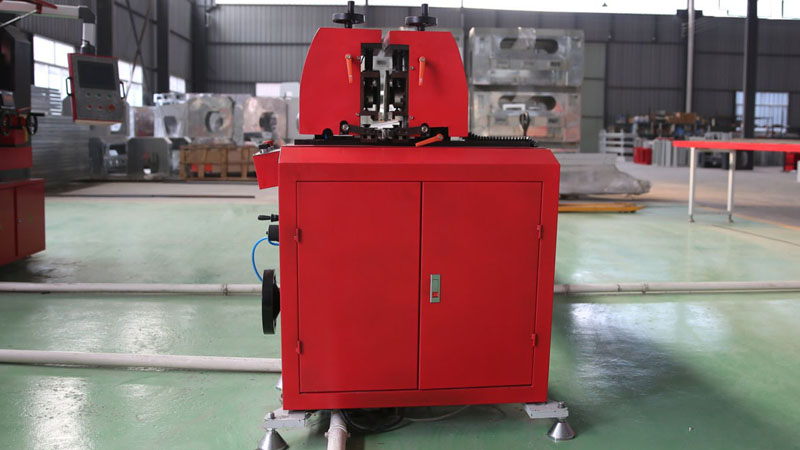

     穿条机:该机采用齿形滚轮准确地将隔热条穿入需要复合的内外两根铝型材的相应槽口内,穿条速度极快。利用穿条设备,确保隔热条准确无误地插入两根铝型材的已开齿的槽口内,为下一工序进行滚压,提供准确位置,并大大提高生产率。该机器只穿条子,可实现全自动穿条功能。

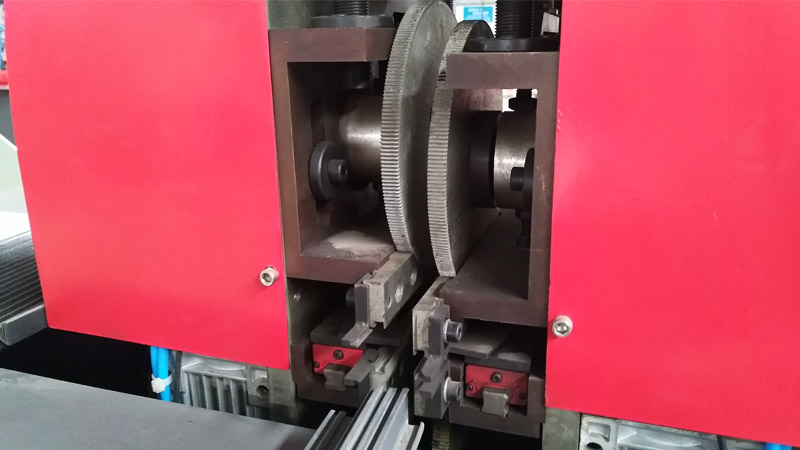

    采用特制齿轮四驱动,穿条速度设有快慢调节。

    穿条时胶条不容易磨损,每根成品隔热铝材头,中,尾剪切力稳定。

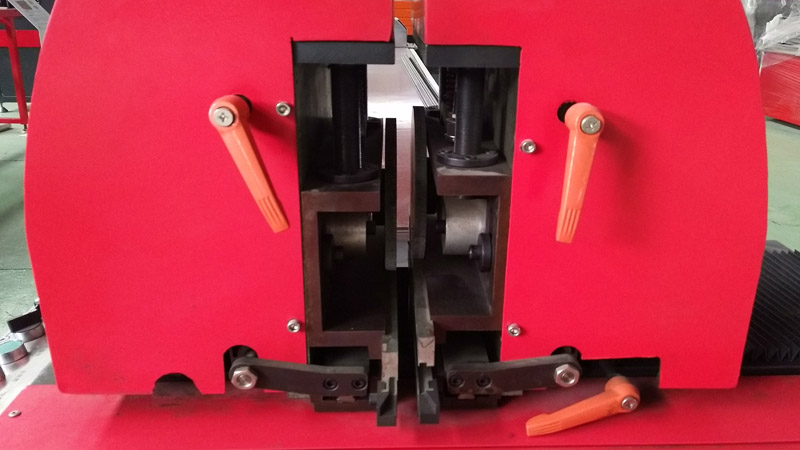

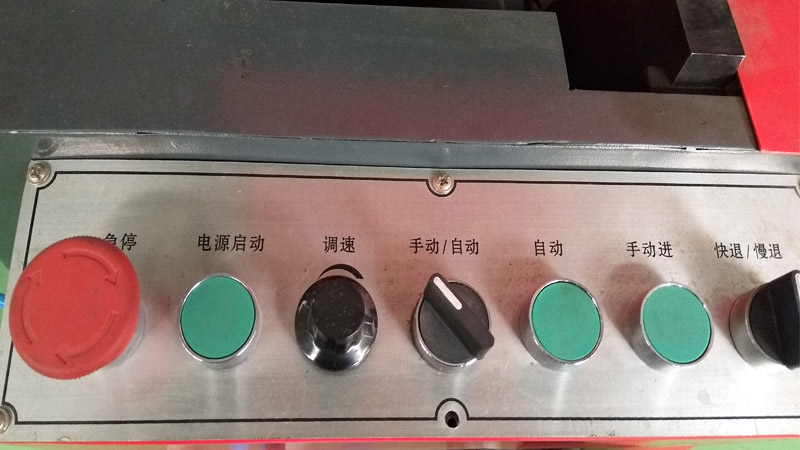

细节部分展示;



       电源:     380V       50HZ

     总功率:     1.28KW

     总重量:      450Kg

       速度:        110m/min

   外形尺寸:     宽(550mm)×高(1350mm)× 长(1100mm)


九、电气原理图及电气说明


  1、见图4、电气原理图


  2、电气原理图符号说明


PE—接地保护线    L1、L2、L3—三相电源线   KM—交流接触器


KA—中间继电器   FR—热继电器  QS—万能转换开关  HL—指示灯


SB—按钮开关     SA—旋转开关    YV—电磁阀    SQ—行程开关


TB—变压器       SK—按钮自锁开关
