穿条设备-复合机配置参数

作者:newrun 来源:newrun 日期:2019/5/28 15:28:19 人气:

复合机配置参数

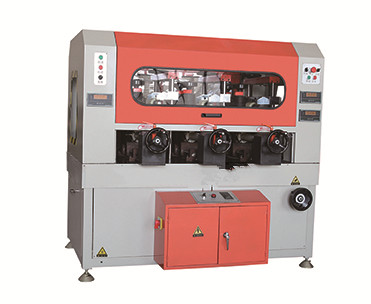

铝料型材复合成型机FH-02
                                                                           复合机的主要功能与特点 :


用3组硬质滚压轮
,将穿有隔热型材的铝合金型材压合
第一组:导向及预压紧
第二组:滚压
第三组:校直(水平向和垂直向)

技术参数:
电机功率:主电机2.5KW  380V  50Hz
滚压轮直径:230mm
单个滚压轮高度调节范围:0-100mm;
每组滚压轮宽度调节范围:0-260mm;
型材进给速度:
 0-60米/分钟(变频器无级变频调速 )
型材最大加工尺寸:280mm×380mm(H)
滚压轮调节:每个滚压轮都能独立的调节(上下,左右),并通过三块
压力数显表显示压力. 第三道滚压轮在滚压过程中,可进行校直,以确保隔热型材的平行度和直线度,

工作台调节:通过四个提升螺杆实现工作台整体升降,并配备数显表一块,显示精度10丝以内。
设备重量: 1500 Kg
设备外形尺寸:1600×1
000×1600mm


配件表:

电机

常州市连中电机厂

型号:Y100L1-4,;YS7134

变频器

上海众辰电子科技有限公司:

型号:EDS1000-4T002G/0037P

减速机

杭州上润传动科技有限公司:

型号:NMRV 1.5      3.0

传感器

山东峰达仪器仪表厂:

型号:FDDZ-1000kg

链条

鸿烁链条:

型号:08B-2-120    08B-1-120

电器件

香港亚太,上海二工电器厂,浙江华泰电气,上海精益电气

轴承

人本轴承:6008-2RS6900Z6905Z

托料架

国标方管:60*8060*40

钢件

45号钢板机加工件,铸灰铁件,球墨铸铁,尼龙托料辊,

设备外观

设备及托料架整体喷塑耐划,不怕磕碰




数控复合机除以上配件外另加数控系统一套(包括单轴和双轴数控系统)

系统名称:ps30操作控制系统,位移传感器

型号:LSY-500系列

出厂:美国通用
