开齿穿条一体机 使用说明书

作者:newrun 来源:公司文档 日期:2019/3/28 14:17:43 人气:

开齿穿条一体机 使用 说 明书


1、主要用途与使用范围

        用于在铝型材槽内滚齿穿条,隔热型材坯料开齿带穿条,开齿机是提高隔热条和铝合金型材剪切的关键设备。通过高速运转开齿刀将铝合金型材嵌隔热条的槽口部位进行开齿,使铝型材大大提高剪切力。开齿刀(即开齿滚轮)上下调节(0-250mm),左右调节(6-125mm)。

2、主要技术参数

   电源:         220V            50HZ

   总功率:         1.5KW

    总重量:        400㎏

开齿刀规格:    Φ 105mm

可加工型材端面:宽(260mm)x高(210mm)

3、主要组成工作原理及结构特点:

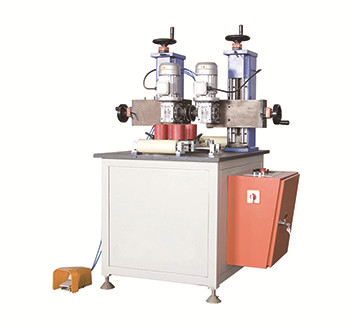

     (1)本机由机体、工作台、滑动板、气动系统、电控盘、传动滚轮等主要组成部分。

      (2)工作原理

由开齿刀的运转带动型材的走动,以达到开齿穿条效果。

       (3)结构特点

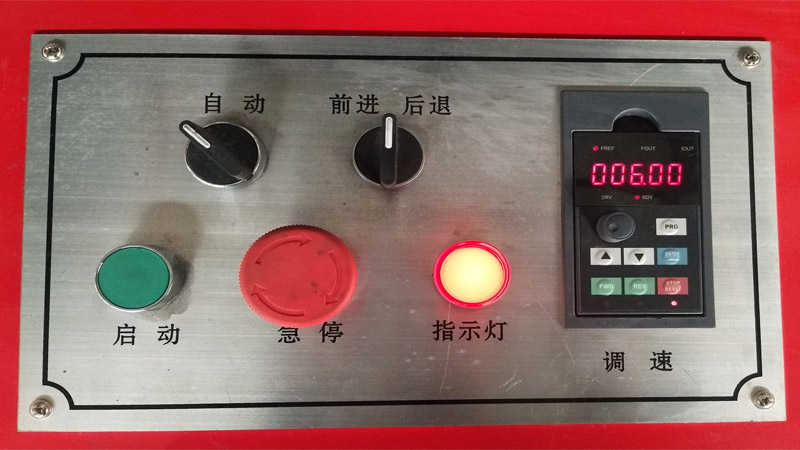

               本机是在吸收国内外同类产品优点的基础上开发的新机型,采用气、电联合操作控制,上下调节滚轮,适用于加工不同端面形状和尺寸的型材。

     4、生产工艺流程

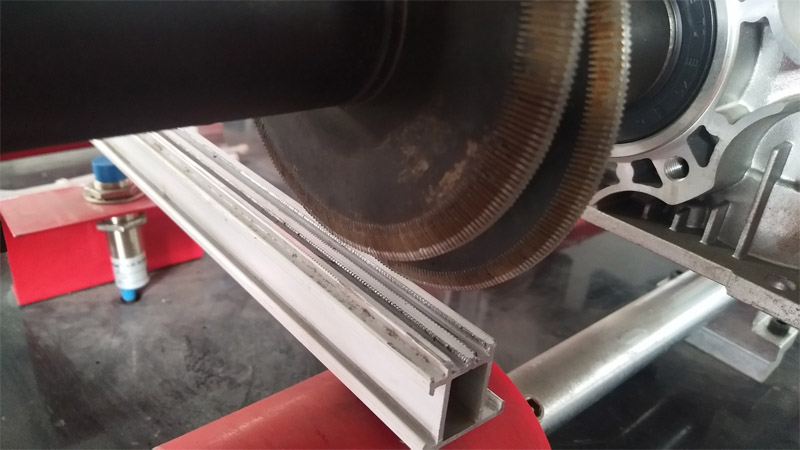

         (1)开齿:将型材上要插入热条的槽口部分开齿打毛打牙,以增加隔热条与型材槽口复合时的咬合效果,这道路工序是高复合型材抗剪切力的关键,通过使用硬质打磨轮,在专用设备上将槽口部分开齿打毛打牙。

          (2)穿条:将隔热条穿入需要复合的内外两根铝型材的相应槽口内,利用穿条设备,确保隔热条准确地插入两根铝型材的已开齿的槽口内,为下一工序进行滚压,提供准确位置,并大大提高生产率。

     5、工作台滚轮上下左右可实现调节功能,加工异型材更加方便、可靠、稳定、高效。

     6、可实现自动夹条功能,效率提高明显。

     7,本机可以实现贴膜-打牙-穿条三种功能一次完成。
