单轴数控复合机使用说明书

单轴数控复合机

使

用

说

明

书

隔热断桥铝型材单轴数控滚压复合机工作原理：

1、用3组硬质滚压轮，将穿有隔热条的铝合金 型材压合。

（1）数控电动升降整体刀盘，自动对型材下刀盘挤压高度。

（2）自动调刀式复合机通过旋转手轮调节两刀之间间距。

（3）垫片式复合机通过增加垫片厚度调节两刀之间间距。

2隔热断桥铝型材滚压复合机是铝型材表面喷涂后的深加工专用设备，是我厂技术人员克服市场同类产品不足精心设计而成的改进型生产线。

3、滚压复合机是生产隔热断桥铝型材的核心设备，一台好的复合机可以保证挤出型材的水平度和垂直度，不发生上弯下弯、左弯右弯等问题，更换不同的料型时，调整快捷方便、更换不同高度的隔热条时，省时省力。

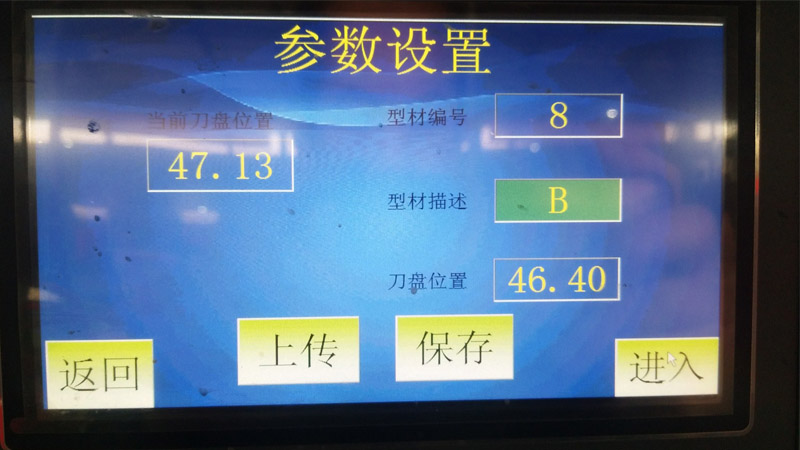

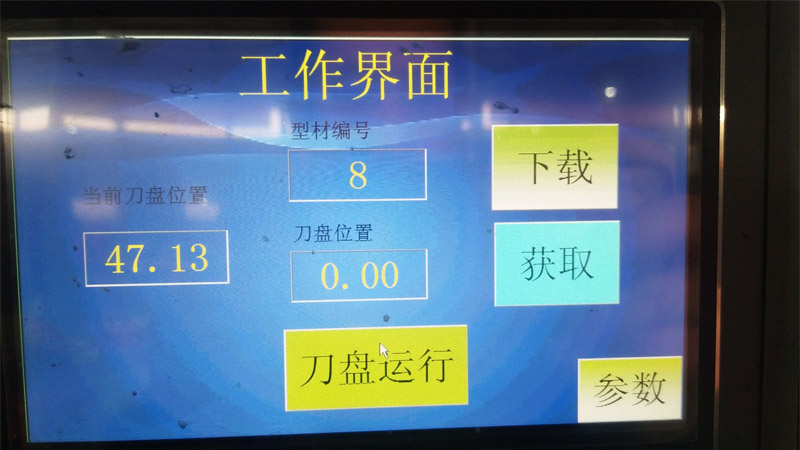

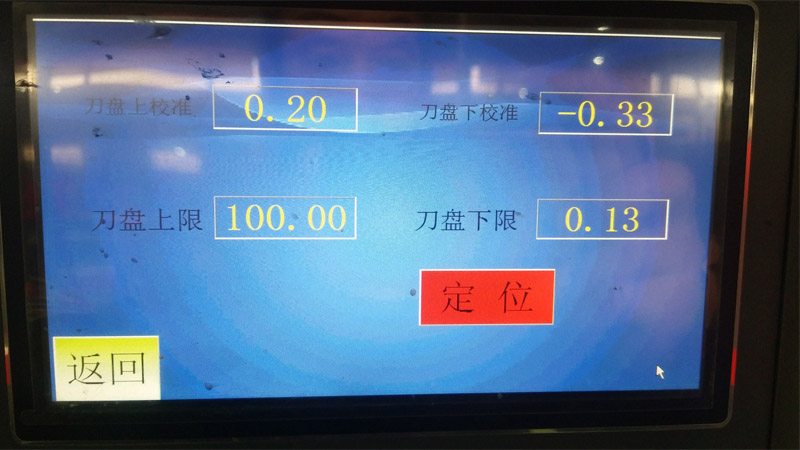

4、滚压复合机采用的是数控电动升降刀盘结构，可以根据不同的料型，高度数控电动对刀， 每次更换型材不需要调整托料棍及两侧辅助托料架，只需操作触摸屏调取数据后数控电动升降即可完成， 节省调整挤刀高度时间，提高工作效率。

5、设备还配有压料机构4组，采用双丝杠设计的压料机构，可以有效地解决压料不稳，型材弯曲等问题。

6、  功能特点：该机是将开齿完并穿好隔热条或塑料异材的断桥铝型材压合牢固，形成一整根断桥铝型材。

7、适用范围：此设备适用于铝木、铝塑、铝塑铝等各种断桥铝型材。

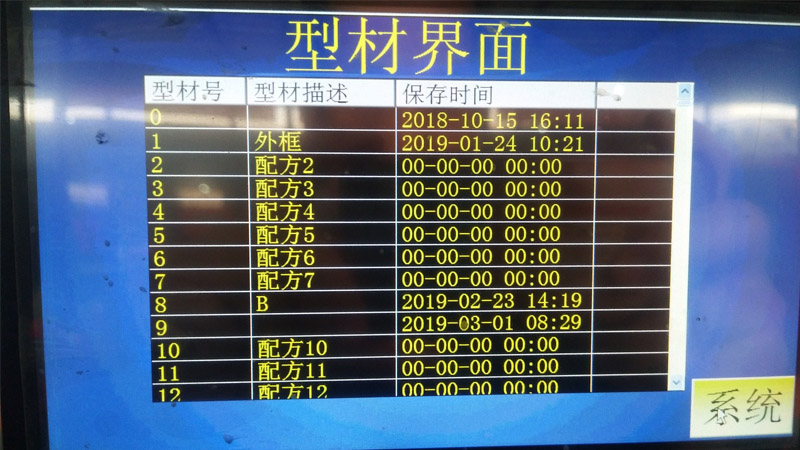

8，可记忆500种型材数据。

主要技术参数：

  电源power  supply…………………380v/50hz

功率totai     power………………….3.0kw

滚压刀盘Rolling  wheel  diameter….230mm

加工型材尺寸Max processing size of profile…………………wxn=150mmx200mm

外形尺寸over all dimension……..LxwxH=1600x1200mmx1600mm

重量Weight…………………………….1200kg

滚刀盘调节最大尺寸……………………55mm
