穿条机器主要组成工作原理及结构特点简述

作者: 来源: 日期:2017/7/31 10:48:18 人气:

主要组成工作原理及结构特点:

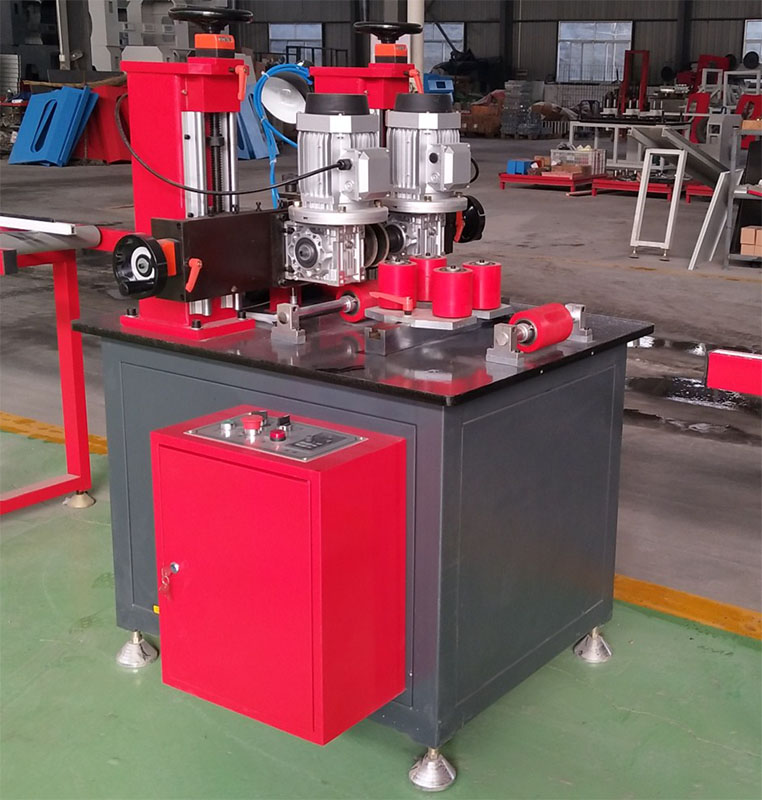

(1)本机由机体、工作台、滑动板、气动系统、电控盘、传动滚轮等主要组成部分。

(2)工作原理

          由开齿刀的运转带动型材的走动,以达到开齿穿条效果。

   (3)结构特点

              本机是在吸收国内外同类产品优点的基础上开发的新机型,采用气、电联合操作控制,上下调节滚轮,适用于加工不同端面形状和尺寸的型材。

  4、生产工艺流程

(1)开齿:将型材上要插入热条的槽口部分开齿打毛,以增加隔热条与型材槽口复合时的咬合效果,这道工序是高复合型材抗剪切力的关键,通过使用硬质打磨轮,在专用设备上将槽口部分开齿打毛。

    (2)穿条:将隔热条穿入需要复合的内外两根铝型材的相应槽口内,利用穿条设备,确保隔热条准确地插入两根铝型材的已开齿的槽口内,为下一工序进行滚压,提供准确位置,并大大提高生产率。

开齿穿条一体机可实现边开齿边穿条,还能附带贴膜功能,经济适用,操作简单方便
